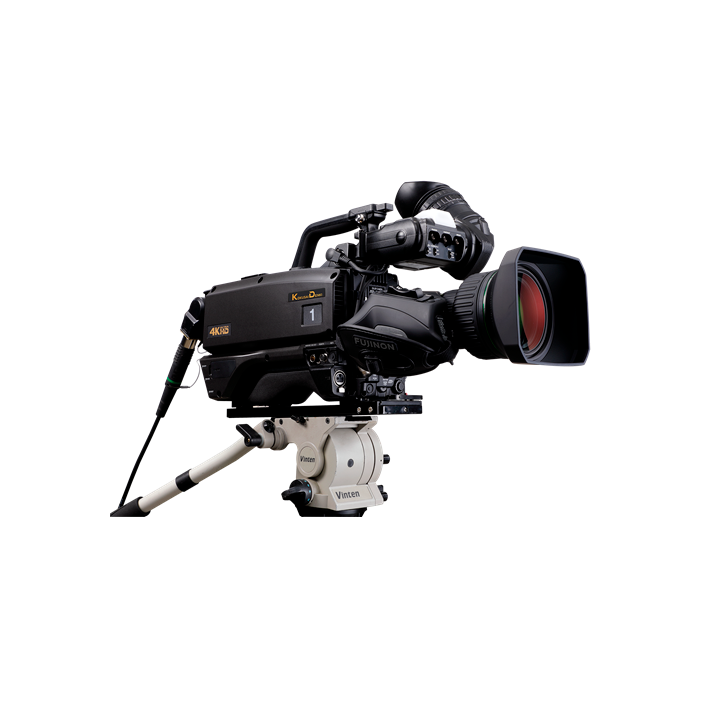

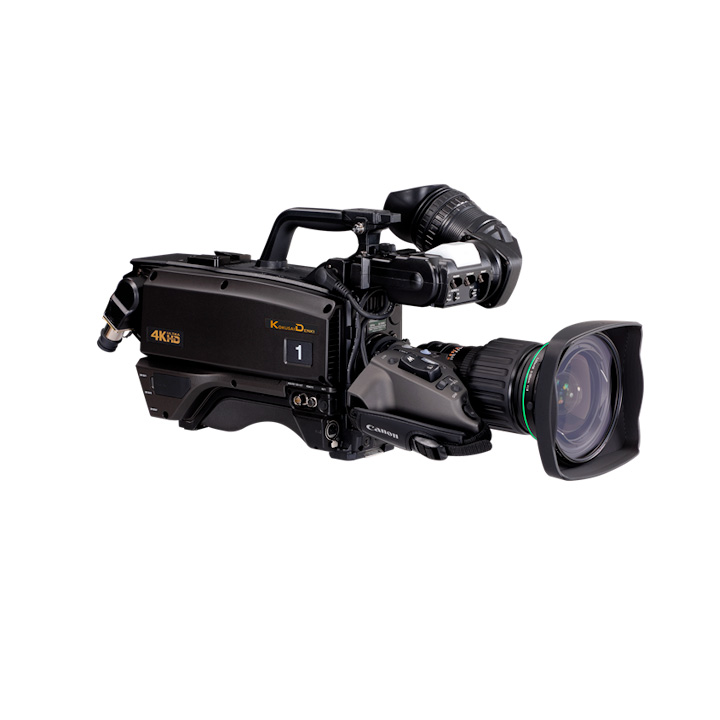

Hitachi-Kokusai SK-UHD7000

Cámara de producción televisiva Broadcast UHD-4K

El sistema de cámara de transmisión y producción en vivo 4K Ultra HD de próxima generación de KOKUSAI DENKI incorpora tres sensores de imagen CMOS de 2/3″, obturador global de 9 MP. Los sensores 4K nativos permiten la captura impecable de video UHD de 3840×2160. El rango espectral expandido con un nuevo diseño de prisma y sensores de alto rendimiento permite una amplia gama de colores BT.2020 de rango completo. El flujo de trabajo dual 4K y HDTV admite controles separados para tres tipos de alto rango dinámico (HDR) y rango dinámico estándar (SDR), maximizando la versatilidad y eficiencia de la producción. El SK-UHD7000 es ideal para una amplia gama de aplicaciones, desde emisoras que archivan sus producciones hasta compañías de producción en vivo que se esfuerzan por ofrecer la máxima calidad a sus clientes, hasta casas de culto que preparan sus instalaciones para el futuro con video realista.

Procesamiento digital

El procesamiento de señales digitales en el SK-UHD7000 se realiza en el sistema multiprocesador en chip de ultraescala. Este nuevo DSP representa un avance con numerosas capacidades. Los dispositivos SDP ofrecen escalabilidad de procesador de 64 bits, a la vez que combinan control en tiempo real con motores programables y de hardware para video y procesamiento de paquetes. Ofrece motores programables de última generación, seguridad, confiabilidad y escalabilidad de 32 a 64 bits.

Transmisión por fibra óptica

Disponer de tres sensores RGB que produzcan UHD completo sin comprimir requiere un ancho de banda óptico de 12 Gbps. El SK-UHD7000 admite 12 Gbps de subida y bajada (Rx y Tx) mediante cables de fibra óptica híbridos SMPTE 311M estándar para la conexión entre el cabezal de la cámara y la unidad de control.

Salidas 12G en el cabezal de la cámara

Desde el cabezal de la cámara hay disponibles 2 señales conmutables Full 4K/HD-SDI de 12G para funcionamiento independiente e inalámbrico en 4K y 2K, entrada de vídeo troncal AUX-1080p-3G disponible que también se puede usar para PROMPTER HD-SDI y PROMPTER VBS adicional disponible como estándar.

2 canales de retorno independientes

2 líneas de retorno independientes disponibles para el visor Cameraman (x4) y para los monitores de suelo (x2). La SK-HD7000, con sensores de imagen con obturador global de nueva generación y filtro de paso bajo (LPF) integrado, se adapta fácilmente a una amplia gama de condiciones de iluminación LED difíciles. Sin distorsión de imagen, sin flash, sin vibraciones, sin efecto de escaneo de bandas y sin muaré visible en la imagen.

Descripción

Tres sensores de imagen CMOS con obturador global de 2/3 de pulgada y 3840 x 2160 píxeles efectivos
4K UHD: Días opcionales y actualización de licencia permanente desde HD disponibles
4 días HFR (cámara lenta) de 1080p y actualización de licencia permanente disponibles
Resolución UHD de 2000 TVL, resolución HD de más de 1000 TVL
Departamento de modulación del 60 % (1080p)
Alta sensibilidad de > F11
>62dB Relación señal-ruido
Salida multiformato 12G-SDI de enlace único directamente desde el cabezal de la cámara
Chasis de cámara ligero, de una sola pieza y aerodinámico, con centro de gravedad bajo
Nuevos procesadores de última generación para una tecnología de procesamiento digital DSP avanzada de 64 bits preparada para el futuro.
Señales de salida de diseño global multiformato para la mayoría de los estándares de producción y transmisión de TV
El cable de fibra óptica híbrido SMPTE-311M proporciona transmisión y alimentación de cámara hasta 2 km
La fibra monomodo se puede utilizar hasta 10 km sin adaptadores ni accesorios externos (con alimentación de cabezal externa)
La conversión descendente HD de alto rendimiento ofrece salida simultánea de 1080p, 1080i y 720p
Flujo de trabajo dual con HDR y SDR simultáneos
Ajuste automático/manual de HLG HDR/SDR
Alto rango dinámico con HLG, PQ y S-LOG 3 perfiles ajustables
Rueda de filtro óptico motorizada
Bajo consumo de energía 70W (solo cámara)
Salida de energía de red pública de 230 V/100 W para unidades externas
Salida VF HD-SDI independiente para instalaciones de grúa o pluma
Canal de retorno independiente para monitor de piso
Asistencia de enfoque y zoom del visor para un enfoque crítico con resolución 4K.
Ajuste remoto del enfoque posterior con la unidad de control remoto RU-1500JY-S11 (la lente debe ser compatible)
La línea de red troncal y de video troncal está disponible para controlar dispositivos externos y transferir video a través de la cámara.
2 retornos CCU independientes; las entradas pueden ser HD-SDI de enlace simple o doble, o SD analógicas o digitales seleccionables
La señal de retorno SDI con audio incorporado se puede emitir en el cabezal de la cámara y mezclar en los auriculares del intercomunicador.
RLAC (corrección de aberración de lente en tiempo real) mejora la imagen capturada por la mayoría de las lentes digitales modernas
Transferencia directa de datos desde tarjetas de memoria SD utilizadas en el cabezal de la cámara y los paneles de control
Enmascaramiento lineal de señales UHD y HD y corrección de color de 12 vectores
Control independiente de detalles UHD y HDTV
Ultra-Gamma (tabla gamma seleccionable)
Espacio de color ITU-R BT.709 y BT.2020 de gama completa disponible para todas las salidas (UHD y HD)
Enmascaramiento preestablecido (6 configuraciones: PREDETERMINADO, ITU-709, SMPTE-240M, SMPTE-2020, NTSC, EBU)
Usuario Gama, Matriz de usuarios
Enmascaramiento de tonos piel de 3 canales y memoria múltiple. Ajustes de corrección de detalles de tonos piel.
Funciones de color rodilla, saturación de rodilla y detalle de rodilla
Sistema de diagnóstico en tiempo real y fuera de línea con visualización de caracteres superpuestos en la salida de video PIX
Intercomunicador de 2 canales, audio de 2 canales
Salida BNC SDI 1/2 (12G*/6G*/3G/1,5G) o retorno HD o salida Prompter HD *con licencia
BNC SDI-IN/OUT Entrada troncal HD o entrada de retorno HD (independiente o para funcionamiento inalámbrico)
SALIDA BNC SDI -MONITOR o RETORNO o SALIDA VF
Salida de apuntador analógico BNC o entrada GL (funcionamiento independiente)
Temperatura de funcionamiento: -20 °C a +50 °C

Configuración

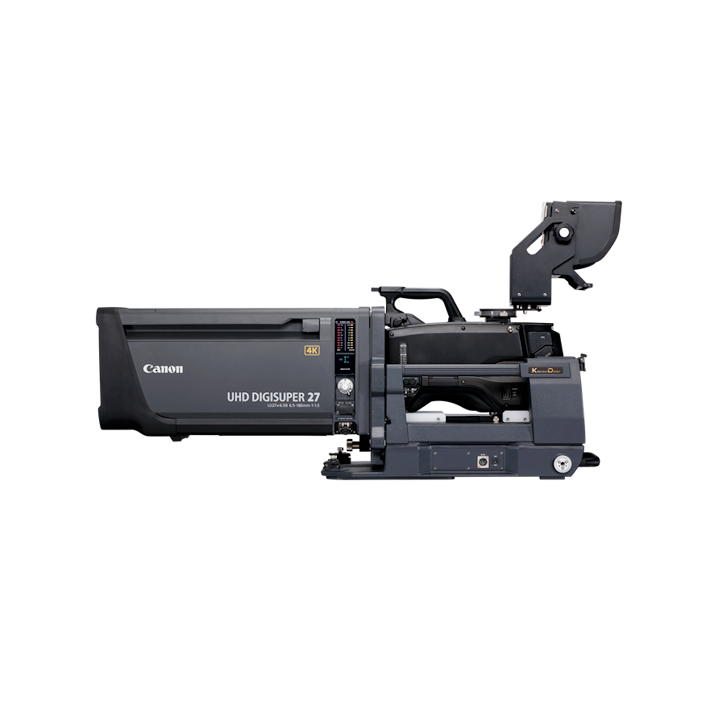

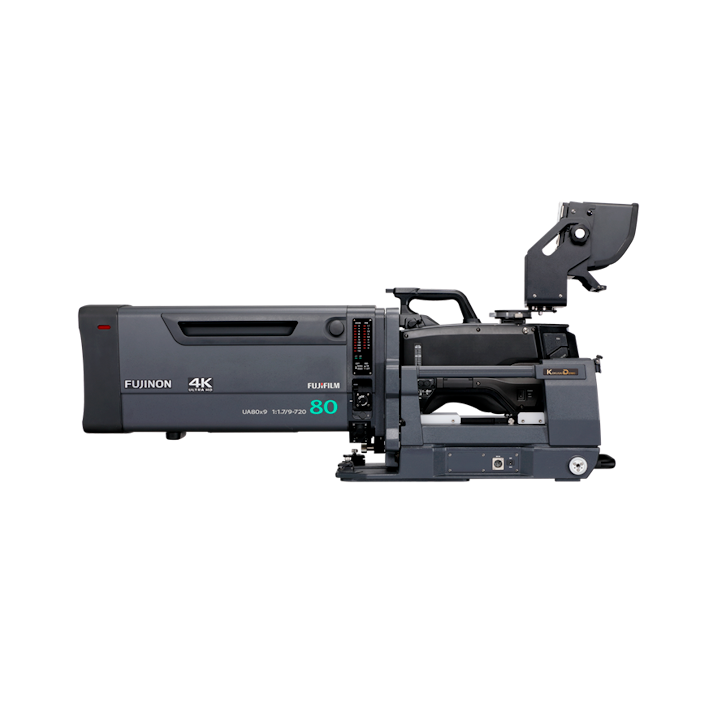

Adaptador de estudio opcional para usar con lentes de caja de transmisión grande, lentes de estudio compactos y lentes de bayoneta portátiles de 2/3 de pulgada
Mantiene la compatibilidad con versiones anteriores de los paneles de control, cables y visores HDTV KOKUSAI DENKI existentes
Control y asignación de Ethernet de paneles de control y CCU
SK-UHD7000 está disponible con transmisor inalámbrico UHD/HD COFDM integrado con intercomunicador de malla y opción de retorno de video.
SK-UHD7000 está disponible con CU-IP7000 ST-2110 IP CCU (Box) para producción IP remota
Placa de interfaz MOIP SMPTE 2110 25G/10G -JPEG-XS CU7K disponible para CCU CU-UHD7000 opcionalmente
